一、產品簡介：

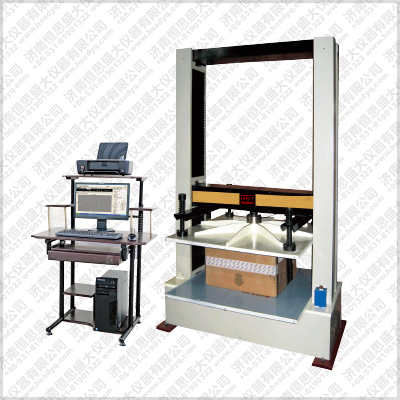

WBZ-100微機控制包裝箱專用試驗機主要用于檢測各類包裝容器平壓試驗，堆碼試驗。該儀器適用于包裝、商檢、科研等單位產品質量檢測及大專院校的教學，外形美觀，操作方便，性能穩定可靠。計算機系統通過試金控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的性能試驗，無污染、噪音低，效率高，具有非常寬的調速范圍和橫梁移動距離。根據國家標準GB/T4857.3-2008和 GB/T4857.4-2008測量各包裝件的性能參數，并對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告。

（圖片僅供參考）

二、主要技術指標：

試驗力： 100kN測 量 范 圍： 試驗力的2%—100%試驗機精度級別：1級試驗力準確度： 優于示值的±1%

5、 預置壓力波動度：±4%6、 壓板間距離 2000mm

7、 試驗寬度 1500mm8、 加壓速度范圍：0.01-200mm/min9、 加速返回速度：200mm/min10、 位移分辨力：0.01mm11、 位移準確度：±1mm12、 電源：220V±10%；50Hz13、 外形尺寸（約）：2000mm×2000mm×3000mm

14、 工 作 環 境： 室溫～45℃，濕度20%～80%

三、主要功能及特點：

主機：

1.1該機采用門式結構，壓縮在下空間。

1.2調速系統采用交流伺服電機和調速器，性能穩定可靠，具有過流、過壓、過載等保護裝置。調速范圍可達0.01～200mm/min。

1.3傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率高。

2、控制系統、操作軟件及數據處理系統

2.1濟南思達計算機控制系統，具有、性能穩定、調整方便等優點。可以對實驗數據進行實時采集，對實驗特性曲線實現實時動態顯示，試驗數據文件能以Access常用數據庫的方式保存，方便實現客戶的資源共享及網絡管理，以及用戶的再分析。對于用戶自定義的各種word2000報表，該軟件可輕松實現訪問，解決了不同用戶或同一用戶在不同時期對試驗報表有不同需要的難題。該軟件可處理試驗力、位移、

時間、變形的原始數據及由此派生的曲線。

2.2保護功能:該機具有軟件和機械兩種限位保護方式,超過負荷自動停機的比例可動態設定;具有過流、過壓、過載等多種保護功能。

2.3對于負荷、變形通道可實現自動標示，直觀方便。

2.4批量試驗可實現曲線的分層次顯示，曲線自動跟隨。

2.5該軟件可實現用戶自定義的速度設定，速度的計算機調整。還可實現高精度的速度標定，隨時調整速度檔位和編碼。

2.6監測試驗過程：對試驗過程中的試驗力、變形、位移、曲線等多種參數可實現實時顯示。

2.7軟件權限分級管理功能：為了提高軟件及數據的安全性，該軟件可以通過設置不同的密碼保護來實現分權限管理功能。

2.8結果再現功能：試驗操作完成并存盤后，可根據用戶需要在以后任意時間打開并對試驗數據進行再分析。

2.9可根據用戶需要選擇負荷～變形、負荷～時間、負荷～位移、位移～時間、變形～時間等曲線來進行試驗及數據顯示、存儲、分析及打印。

2.10曲線逐點遍歷功能：可通過鼠標在曲線上點擊力與變形值，以求得每一點的各種參量。

2.11力接口：力通道接口及試驗軟件可根據用戶需要配備各種傳感器，并能進行標定、修改參數及正常試驗。

2.12變形接口：變形通道接口及試驗軟件可根據用戶需要配備各種類型的引伸計，并可進行標定、修改參數及正常試驗。

2.13數據采樣頻率：可根據用戶試驗要求選擇高速采樣頻率。

2.14 用戶可通過程控控制試驗過程，定力保持，定位移測力等。

2.15設備配備位移傳感器，試樣在試驗狀態下的的變形可通過軟件，直接讀取出來，直觀。

四、系統基本配置

1、試驗機主機 1套

1.1交流伺服電機 1套

1.2調速系統 1套

1.3負荷傳感器 4只

1.4精密滾珠絲杠副 2套

1.5減速系統 1套

2、試金全數字控制系統 1套

3、聯想品牌計算機 1臺

4、佳能A4噴墨打印機 1臺

5、基于Windows操作系統的計算機控制軟件 1套

6、壓縮附具（1500*2000mm） 1套

7、隨機工具（提供安裝、維修、操作所需的專用工具及清單）1套

8、技術資料：

包括：使用說明書

軟件使用手冊

合格證、裝箱單

電氣控制圖

伍、質量保證

設備在訂貨方正式驗收合格后，視為正式交貨。設備三包期為正式交貨之日起兩年。在三包期內，供貨方對設備出現的各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
