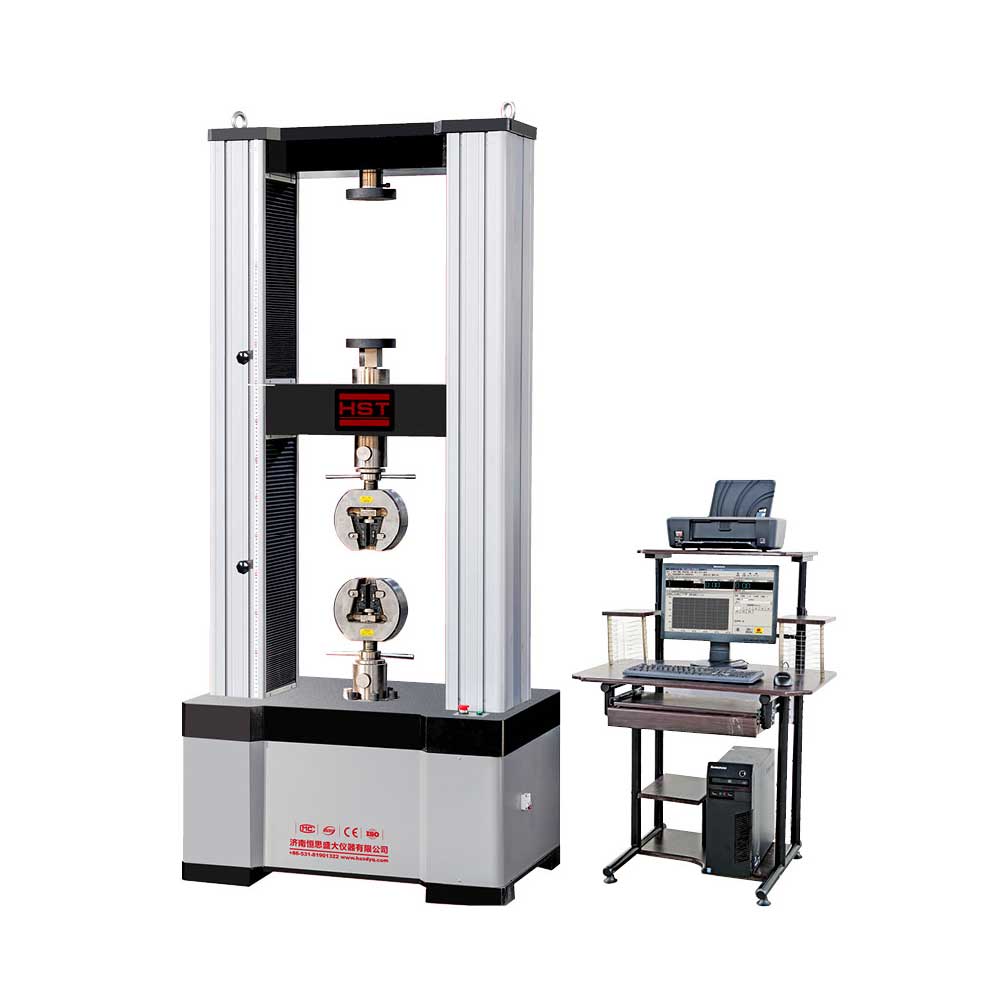

WDW-200E微機控制電子萬能試驗機 產品詳情 一、WDW-200E微機控制電子萬能試驗機主要用途功能● 可對各種金屬、非金屬?gòu)?fù)合材料進行力學性能測試和分析研究，廣泛用于航空航天、石油化工、

一、WDW-200E微機控制電子萬能試驗機主要用途及功能● 可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛用于航空航天、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業;●可根據GB、ASTM、JIS、DIN等標準進行拉伸、壓縮、彎曲、剝離、剪切、撕裂、刺破、頂破及各種高低溫實驗，可檢測出試樣的屈服強度、抗拉(壓、彎)強度、延伸率、定伸強度、非比例強度、彈性模量等參數;●控制系統采用計算機控制并結合先進的電子測控技術，實現標準化、單元化設計，具有控制準確、測量精度高、配置靈活、可輕松實現附件互換、服務方便等特點;●具有應力、應變、位移三種控制方式，控制方式間可隨機切換，自動采集處理試驗數據，繪制多種曲線并打印試驗報告;●具有機械限位保護、過載保護、過電流保護、漏電保護等功能。測量系統●負荷測量:選用0.05%FS高穩定度、高精度的輪輻式拉壓傳感器，配以高精度的測量放大系統，保證了試驗力的高精度測量;●試樣變形測量:通過大變形測量系統或電子式引伸計(小變形測量)，采用24位A/D轉換采集系統，經計算機數據處理，實現試樣的高精度變形測量;●橫梁位移測量:采用2000P/R高精度光電編碼器與精密滾珠絲杠同軸連接后通過數字電路實現橫梁位移(即上下夾頭位移)量的測量。二、WDW-200E微機控制電子萬能試驗機傳動控制系統 采用交流伺服驅動器控制交流伺服電機轉動，通過同步帶帶動滾珠絲杠轉動加荷，保證傳動效率高、噪音低、傳動平穩、并保證速度精度在示值±1%以內。1.負荷機架 采用導向光杠固定上橫梁及工作臺面構成機架結構，由滾珠絲杠驅動中橫梁上下移動來傳遞負荷，具有結構合理、穩定性好、加載平穩等特點。2.數據處理軟件包 控制系統軟件采用基于WindowsXP操作系統平臺，具有運行速度快、界面友好、操作簡單、可滿足不同材料的試驗方法的需要。滿足拉伸、壓縮、彎曲測試要求、如有特殊要求軟件可定做;并可按用戶要求擴展軟件、可滿足GB、ASTM、DIN、JIS等標準的要求。3.控制單元 控制系統是的計算機軟硬件技術，集合先進的測量控制技術，在測力、測位移、測變形、速度控制方面可靠、先進、易操作、靈活。4.微機系統 采用品牌計算機作為測量系統主機，完成整機試驗的設定、工作狀態控制、數據采集、運算處理、顯示打印試驗結果等功能;配有試驗機專用中文版智能化測試軟件包，可根據國家標準、國際標準或用戶提供的測量方法測量各種材料的力學性能參數，并對數據進行統計和處理;然后輸出各種要求格式的試驗報告和曲線圖樣。三、WDW-200E微機控制電子萬能試驗機技術參數型號 WDW-200E微機控制電子萬能試驗機(門式)試驗力(KN) 200KN 試驗力測量范圍 2%-100%FS(也可根據用戶要求定制)試驗力示值誤差 優于±1%位移示值極限誤差 優于±1%位移分辨率 0.01mm試驗速度調節范圍(mm/min)0.05-200試驗速度控制精度 優于±1%有效拉伸空間 650mm有效試驗寬度 550mm
